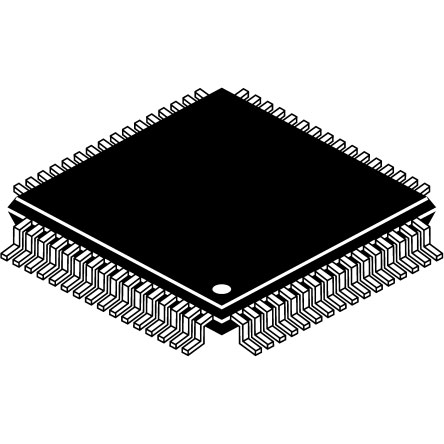

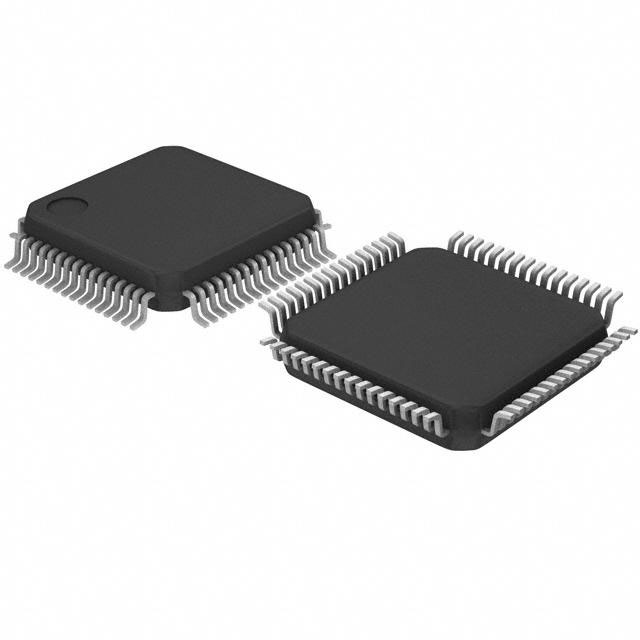

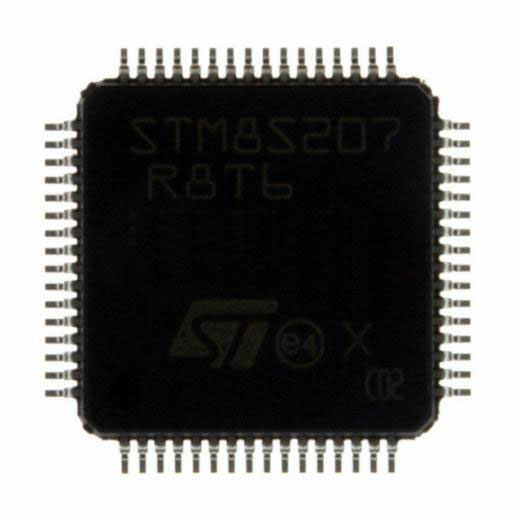

Il fornitore cinese XT-ShenZhen fornisce il chip STM8S207R8T6. STM8S207R8T6 è un prodotto MCU a 8 bit potenziato mainstream sviluppato in modo indipendente da STMicroelectronics, con 64 KB di flash, CPU a 24 MHz e EEPROM integrata. Offre i seguenti vantaggi: costi di sistema ridotti, prestazioni robuste, cicli di sviluppo brevi e lunga durata del prodotto. Se vuoi saperne di più, lasciaci un messaggio, XT-ShenZhen risponderà al tuo messaggio entro 24 ore!
Il fornitore cinese XT-ShenZhen ti fornisceSTM8S207R8T6patata fritta.STM8S207R8T6è un prodotto MCU a 8 bit potenziato mainstream sviluppato in modo indipendente daSTMicroelectronics, con Flash da 64 KB, CPU da 24 MHz ed EEPROM integrata. Offre i seguenti vantaggi: costi di sistema ridotti, prestazioni robuste, cicli di sviluppo brevi e lunga durata del prodotto. Se vuoi saperne di più, lasciaci un messaggio, XT-ShenZhen risponderà al tuo messaggio entro 24 ore!
IlSTM8S207R8T6è indicato come un dispositivo ad alta densità nel manuale di riferimento della famiglia di microcontrollori STM8S.
IlSTM8S207R8T6Il microcontrollore a otto bit offre fino a 64 KB di memoria di programma Flash, il dispositivo dispone sia di una EEPROM di dati reali integrata con un massimo di 300.000 cicli di scrittura/cancellazione sia di un alto livello di integrazione del sistema con oscillatore di clock interno, watchdog e reset di spegnimento, quindi riducendo il costo del sistema.
La prestazione delSTM8S207R8T6Il dispositivo è garantito da funzionalità avanzate come 20 MIPS a 24 MHz di frequenza di clock della CPU e robusti I/O, watchdog indipendente (con sorgente di clock separata), sistema di sicurezza del clock.
Dovuto alSTM8S207R8T6scalabilità dell'applicazione in un'architettura di prodotto di famiglia comune con piedinatura compatibile, mappatura della memoria e periferiche modulari, ha un breve ciclo di sviluppo e offre una documentazione completa e una scelta di strumenti di sviluppo.
I core avanzati utilizzati nei prodotti della serie STM8S ne garantiscono la longevità. Sono realizzati con un nucleo utilizzando la tecnologia più avanzata e sono adatti per applicazioni con alimentazioni operative da 2,95 V a 5,5 V.
Le eccellenti caratteristiche di cui sopra rendono ilSTM8S207R8T6dispositivo presentano i seguenti vantaggi: costi di sistema ridotti, prestazioni robuste, ciclo di sviluppo breve e lunga durata del prodotto.
âKernel
Max f CPU: fino a 24 MHz, 0 stati di attesa @ f CPUâ¤16 MHz
Core STM8 avanzato con architettura Harvard e pipeline a 3 stadi
Set di istruzioni esteso
Fino a 20 MIPS a 24 MHz
âRicordi
Programma: Flash fino a 128 KB; 20 anni di conservazione dei dati a 55°C dopo 10 kcicli
Dati: fino a 2 KB di dati reali EEPROM; Durata della batteria di 300kcycles
RAM: fino a 6KB
Orologio, reset e gestione dell'alimentazione
Tensione di esercizio da 2,95 a 5,5 V
Oscillatore risonatore di cristallo a bassa potenza
âIngresso clock esterno
RC 16 MHz interno, regolabile dall'utente
RC interno a bassa potenza 128 kHz
Sistema di sicurezza dell'orologio con monitor dell'orologio
Modalità di attesa, sospensione attiva e sospensione a basso consumo
Gli orologi periferici vengono disattivati individualmente
Permanentemente attivo, ripristino all'accensione e allo spegnimento a basso consumo
âGestione degli interrupt
Controller di interrupt nidificato con 32 interrupt
Fino a 37 interrupt esterni su 6 vettori
âTimer
2 timer generici a 16 bit con 2 3 canali CAPCOM (I2C, OC o PWM)
Timer di controllo avanzato: 16 bit, 4 canali CAPCOM, 3 uscite complementari, inserimento dei tempi morti e sincronizzazione flessibile
Timer di base a 8 bit con prescaler a 8 bit
Sveglia automatica
Cane da guardia della finestra, cane da guardia indipendente
âInterfaccia di comunicazione
BeCAN 2.0B attivo ad alta velocità 1 Mbit/s
UART con uscita clock per funzionamento sincrono - modalità master LIN
UART con compatibilità LIN 2.1, modalità Master/Slave e risincronizzazione automatica
Interfaccia SPI fino a 10 Mbit/s
Interfaccia I 2 C fino a 400 Kbit/s
ADC a 10 bit con un massimo di 16 canali
âIngresso/Uscita
Fino a 68 I/O su contenitore a 80 pin, incluse 18 uscite ad alta dissipazione
Design I/O altamente robusto che non viene influenzato dall'iniezione di corrente
supporto allo sviluppo
Modulo di interfaccia a filo singolo (SWIM) e modulo di debug (DM)
Chiave ID univoca a 96 bit per ciascun dispositivo
Parametri del prodotto
|
frequenza |
24MHz |
Dimensione RAM |
64 |
|
Capacità di memoria FLASH |
4KB |
|
Numero di ingressi/uscite |
54Ingresso |
|
Temperatura di lavoro (massima) |
85℃ |
|
Temperatura di lavoro (Min) |
-40℃ |
|
voltaggio |
2,95-5,5 V |
|
Numero di pin |
64 |
|
pacchetto |
LQFP-64 |
