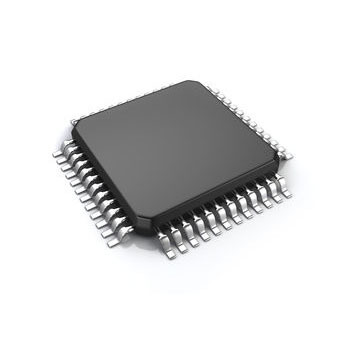

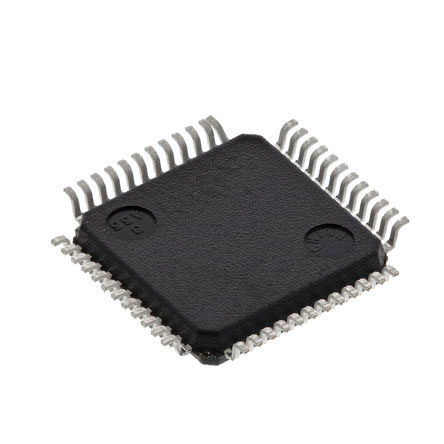

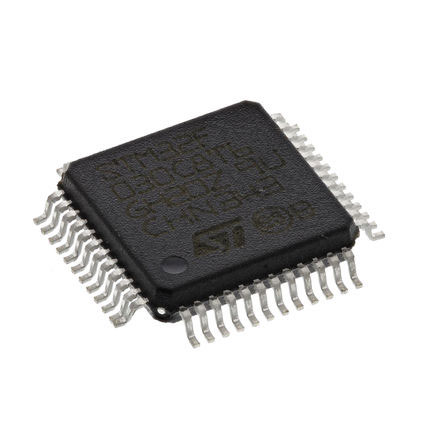

XT-ShenZhen® ti fornisce informazioni sul microcontrollore STM32F030C8T6, spero che ti possa aiutare! Il microcontrollore STM32F030C8T6 è uno dei microcontrollori della serie STM32F03, la serie di microcontrollori STM32F0 basata su STMicroelectronics ARM Cortex-M0, incluso il core RISC ARM Cortex⢠M0 a 32 bit entry-level, è un prodotto adatto per applicazioni a bassa potenza . Se hai bisogno, ti invitiamo sinceramente a collaborare con noi, ti forniremo prodotti di alta qualità e un servizio a casa lontano da casa!
IlTPS54331DRè un convertitore buck non sincrono da 28 V, 3 A che integra un MOSFET high-side a basso RDS(on). L'attivazione automatica della funzione Eco-mode con salto di impulsi abilita ilTPS54331DRdispositivo per migliorare l'efficienza in condizioni di carico leggero. Inoltre, ilTPS54331DRla corrente di alimentazione di arresto di 1 µA del dispositivo lo rende utile per le applicazioni alimentate a batteria.
I calcoli della compensazione esterna sono semplificati sotto il controllo della modalità corrente con compensazione della pendenza interna, riducendo al contempo il numero di componenti e consentendo l'uso di condensatori di uscita in ceramica.
Un partitore resistivo programma l'isteresi del blocco di minima tensione in ingresso. Il circuito di protezione dai transitori di sovratensione limita il superamento della tensione durante l'avvio e durante le condizioni transitorie. Uno schema di limitazione della corrente ciclo per ciclo, il foldback della frequenza e le funzioni di spegnimento termico proteggono il dispositivo e il carico da condizioni di sovraccarico.
IlTPS54331DRIl dispositivo è disponibile in package SOIC a 8 conduttori e SOPowerPAD a 8 conduttori ottimizzati internamente per migliorare le prestazioni termiche.
IlTPS54331DRdispositivo è adatto per applicazioni di consumo come set-top box, apparecchiature CPE, display LCD, periferiche e caricabatterie, alimentatori audio industriali e automobilistici e sistemi di alimentazione distribuiti a 5 V, 12 V, 24 V.
Intervallo di tensione di ingresso da 3,5 V a 28
â¢Tensione di uscita regolabile fino a 0,8Vâ¢
Il MOSFET high-side integrato da 80 mΩ supporta fino a 3 A di corrente di uscita continua
â¢Elevata efficienza in condizioni di carico leggero utilizzando la modalità di risparmio energetico con salto di impulsi
â¢Frequenza di commutazione fissa di 570 kHz
â¢Corrente di riposo di spegnimento da 1µA (tip)
â¢Avvio lento regolabile per limitare la corrente di spunto
â¢Soglia UVLO programmabile
â¢Protezione da sovratensione transitoria
â¢Limite di corrente ciclo per ciclo, foldback di frequenza e protezione da spegnimento termico
â¢Disponibile in un pacchetto SOIC8 di facile utilizzo o in un pacchetto SOIC8PowerPAD⢠potenziato dal punto di vista termico
â¢Usa il TPS54331 per creare progetti personalizzati con WEBENCH
|
parametro tecnico |
Numero di porte di uscita |
1 |
|
Corrente di riposo |
110μA |
|
|
Livello acceso-spento |
570å赫 |
|
|
Tensione in ingresso (massima) |
28V |
|
|
Tensione in ingresso (minuto) |
3,5 V |
|
|
Tensione di uscita (massima) |
25 V |
|
|
Tensione di uscita (minuto) |
800 mA 3A |
|
|
Corrente di uscita |
150℃ |
|
|
Temperatura di lavoro (massima) |
-40℃ |
|
|
Temperatura di lavoro (Min) |
8 |
|
|
Numero di pin |
SOIC-8 |
